| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | XWH |
| Сертификация: | CE |
| Номер модели: | Д(Н)Б--160, Д(Н)Б--200, Д(Н)Б--250 |
| Количество мин заказа: | 1 |
| Цена: | USD35000-USD40000 |
| Упаковывая детали: | Деревянная коробка |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам |
| Поставка способности: | 50 комплектов/месяц |
| Название продукта: | Сварщики пятна полноавтоматической огнеупорной двери неподвижные | Материал заварки: | Сталь Медь Алюминий |
|---|---|---|---|
| Особенность: | Стабильный сварочный ток | Тип машины: | Сварочный аппарат сопротивления |
| Применение: | Промышленный | Минимальный заказ: | 1 комплект |
| Послегарантийное обслуживание: | Видео техническая поддержка, онлайн поддержка и запасные части | Предоставляемое послепродажное обслуживание: | Бесплатные запасные части, установка на месте, ввод в эксплуатацию и обучение |
| Высокий свет: | Машина большой производительности сетки арматуры,Сварщик пятна сопротивления CE |
||
Машина большой производительности сетки арматуры металла автоматическая для сваривать сварщика пятна сопротивления
Внедрение продукции
Неподвижный сварочный аппарат пятна подгонян для огнеупорной двери. Сварочный аппарат составлен шкафа, платформы workpiece двигая, механизма сварочного аппарата двигая, верхних и более низких электродов, сваривая трансформатора, регулятора сварочного аппарата, регулятора PLC, системы цепи воздуха, системы цепи охлажденной воды и других компонентов.
Технические параметры
| Модели/деталь | D (N) B--160 | D (N) B--200 | D (N) B--250 |
| Расклассифицированная сила (KVA) | 160 | 200 | 250 |
| Потребляемая мощность (v) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Максимальное течение короткого замыкания (KA) | 40 | 40 | 45 |
| Максимальная сила (n) | 6000 | 10000 | 15000 |
| Длина электрода (MM) | 450 | 450 | 500 |
| Работая ход (MM) | 80 | 80 | 80 |
| Охлаждая потребление (Л/МИН) | 20 | 20 | 20 |
| Емкость Max.welding (MM) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Преимущества
1. Стабилизированная внешняя сторона структуры машины и обратная сторона электродов прикладывают режим давления с ассистентским ходом. Сваривая эффективность гораздо выше.
2. Трансформатор сварочного аппарата принимает особенный сварочный аппарат сопротивления, кремний стальной кусок отличен высокое магнитного: внутренняя вода охлаженная силой; более сильная сила и высокий коэффициент обязанности.
3. Проконтролированный микрокомпьютером и консервной банкой сохранил самое большее 16 наборов сваривая установок, которая довольно удобна для различных видов сваривая листов.
4. Консервная банка широко использовала в гайке, стержнях, инструментах движения, деталях домочадца, автомобилях. И может быть сваренной низкоуглеродистой сталью, нержавеющей сталью, покрытой сталью, проводом цветного металла, листом, трубой, etc.
Структура
Компоненты сварочного аппарата:
Сварочный аппарат пятна дверки топки состоит из рамки, платформы workpiece двигая, механизма сварочного аппарата двигая, верхних и более низких электродов, сваривая трансформатора, и регулятора сварочного аппарата, регулятора PLC, системы цепи воздуха, системы цепи охлажденной воды и других компонентов.
Механизм пневматической передачи:
Когда сварочный аппарат пятна дверки топки использован для сваривать, понижать верхнего электрода и отжимать weldment осуществлены механизмом пневматической передачи, механизм составлены цилиндра, поршеня, ведущей штанга, кольца запечатывания, герметизируя кольца, etc.
Система цепи воздуха:
Система цепи воздуха составлена шарикового клапана, воздушного фильтра, клапана уменьшения давления, атомизатора масла, электромагнитного клапана воздуха, цилиндра, etc.
Принцип деятельности
Установите workpiece: задний располагая блок и правый располагая блок использованы как блок ссылки располагая. Для того чтобы отрегулировать, мотору нул пунктов нужно быть исправленным. Другие располагая блоки можно отрегулировать близко к workpiece. Бортовой плавая располагая блок зажимает рамки workpiece и панели совместно для избежания смещения сваривая пятна. (Ручной закрепной винт исправляет workpiece на бортовом плавая располагая блоке).
Заварка: после начала (отжат автоматический) переключатель, программа автоматического управления режим действие оборудования для того чтобы завершить продукт до тех пор пока кнопка стоп не будет отжата.
Функции системы управления
Специфические функции следующим образом:
1. Код BCD: процедура по заварки может быть выбрана кодом BCD.
2. Сообщение: оно может связывать с роботом через автобус поля для того чтобы осуществить автоматную сварку. ProfiNet, DeviceNet, EtherNet/IP, связь CC_ и другие методы связи можно выбрать.
3. Ручное/автоматическое преобразование: в ручном режиме, оно проконтролирован I/O mainboard, и в автоматическом режиме, оно проконтролирован сообщением.
4. Экранный дисплей касания CD: полностью китайский дисплей меню, содержание богатого дисплея, удобная установка параметра.

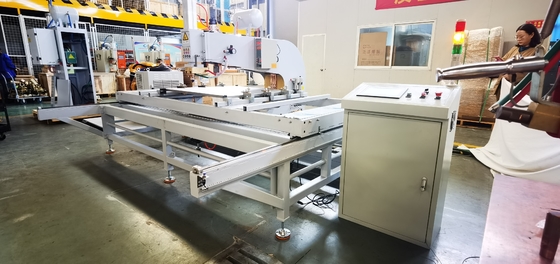

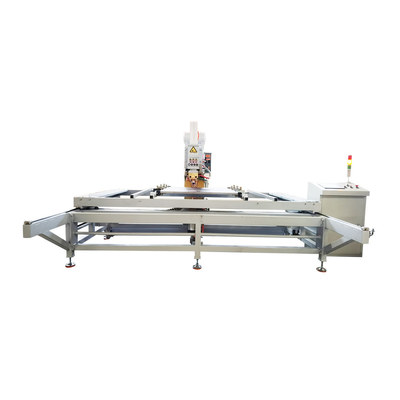

Изображения
Применение
